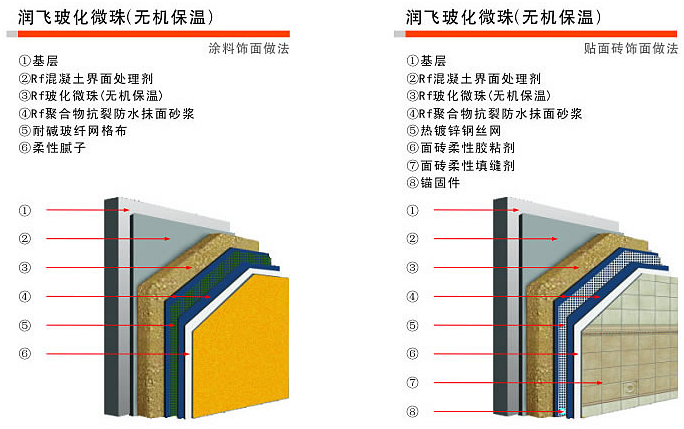

無機�；�微珠保溫系統(tǒng)（施工流程）

一、材料配制

1、2cm無機微珠保溫漿料的配制：

先將100kg水倒入砂漿攪拌機內(nèi)，然后倒入無機微珠保溫漿料母料攪拌3-5min，再加入無機�；�微珠輕骨料攪拌5分鐘即可使用。漿料應隨攪隨用，在4h內(nèi)用完。

2、聚合物抗裂砂漿的配制

將聚合物抗裂砂漿膠粉與水按4：1重量比配制，用電動攪拌器攪拌均勻，一次配制用量以二小時內(nèi)用完為宜；配好的料注意防曬避風，超過可操作時間不準再度加水使用。

二、作業(yè)條件

1、結構工程驗收完畢，方可進行保溫施工。

2、門窗框己安裝完畢并經(jīng)驗收合格，有完好的保護膜。

3、管道穿越的墻洞，應及時安放套管并用1：3水泥砂漿填塞密實；暗埋管線、線槽盒、消火栓箱、配電箱安裝完畢，并對露明部分進行保護。

4、預埋鐵件位置、標高正確，做好防腐、防銹處理。

三、施工要點

1、基層墻面處理

用鋼絲刷清除基層墻面浮灰、油漬等，再用軟刷掃干凈。

2、吊垂直、套方找規(guī)矩，彈厚度控制線，拉垂直、水平通線、套方作口，按厚度線用水泥砂漿作標準厚度灰餅。

3、無機保溫漿料的施工

1)用水泥砂漿做灰餅，控制保溫層的平整度。

2)抹無機保溫漿料每遍施工厚度不應超過20mm，第二遍間隔應在24h以上，后一遍施工厚度不應大于前一遍施工厚度，最后一遍厚度留10mm左右為宜，每抹完一個墻面，用大杠刮平找直后用鐵抹子壓實趕平。

3)保溫層固化干燥(用手掌按不動表面)后方可進行抗裂保護層施工。

4、抹抗裂砂漿，鋪貼玻纖耐堿網(wǎng)格布

玻纖網(wǎng)格布按墻體尺寸事先裁好，抹抗裂砂漿一般分兩遍完成，第一遍厚度2mm左右，隨即抹豎向鋪貼玻纖網(wǎng)格布，用抹子將玻纖網(wǎng)格布壓入砂漿，搭接寬度不應小于50mm。先壓入一側(cè)，抹抗裂砂漿，再壓入另一側(cè)，嚴禁干搭。玻纖網(wǎng)格布鋪貼要平整無褶皺，飽滿度應達到100％，隨即抹第二遍找平抗裂砂漿，厚度小于2mm左右，抹平壓實、平整。

5、內(nèi)陽臺窗框陽角部分，應采用水泥砂漿做護角，并包貼玻纖耐堿網(wǎng)格布，以增強陽角的抗沖擊力。 (具體見窗口做法圖)

6、陽臺窗框四周部分，應采用水泥砂漿收口，并包貼玻纖耐堿網(wǎng)格布，以增強抗沖擊力。

7、分格線條做法：根據(jù)建筑物立面情況，分格縫宜分層設置，分塊面積單邊長度應不大于15m。按設計要求在無機微珠保溫漿料層上彈出分格線的位置。用壁紙刀沿彈好的分格線開出設定的凹槽。在凹槽中嵌滿抗裂砂漿，將裁好寬度為10-15厘米的網(wǎng)格布壓入凹槽中，再填滿抗裂砂漿，后將分格線條嵌入凹槽中，與抗裂砂漿粘結牢固，用該砂漿抹平茬口。網(wǎng)格布應在分格縫處搭接。網(wǎng)格布搭接時，應用上沿網(wǎng)格布壓下沿網(wǎng)格布。

8、裝飾層建議采用柔性膩子，膩子應在保溫及抗裂層干燥后方可施工。

四、質(zhì)量檢驗

（一）保證質(zhì)量

1、所有材料品種、質(zhì)量、性能應符合設計要求和本規(guī)程規(guī)定性能指標。

2、保溫層厚及構造做法應符合甲方合同要求。

3、保溫層與墻體以及各構造層之間必須粘結牢固，無脫層、空鼓及裂縫，面層無粉化、起皮、爆灰。

（二）基本項目

1、表面平整、潔凈，接茬平整、線角順直、清晰，毛面紋路均勻一致。

2、邊角符合施工規(guī)定，表面光滑、平順、門窗框與墻體間縫隙填塞密實，表面平整。

3、空洞、槽、盒位置和尺寸正確、表面整齊、潔凈，管道后面平整。
